振動出礦機

振動出礦機簡介

振動出礦機是一種以振動電機為激振源的顛振型慣性振動出礦設備,振動出礦機適應于多塵及載礦量有較大波動,環境溫度不大于40°C,空氣相對濕度不大于90%的場合。

振動出礦機性能特點

  1. 振動出礦機節省能源、出礦效率高、出礦均勻且易控制;
  2.  振動出礦機制造簡單,安裝工程量小,成本較低;
  3. 由于振動大減少了懸拱、卡礦現象;
  4. 振動出礦機的應用范圍廣,適應性強。
  5. 振動出礦機節能高效、維護方便、可頻繁起動。
  6. 振動出礦機可有效防止含水量大的礦石出現跑礦、懸拱、卡礦等現象。
棒條振動放礦機

振動出礦機應用

振動出礦機廣泛適用于冶金、化工、建材、煤炭等礦業,振動出礦機是礦石及其它物料的放出,振動出礦機給料或裝車的理想設備。

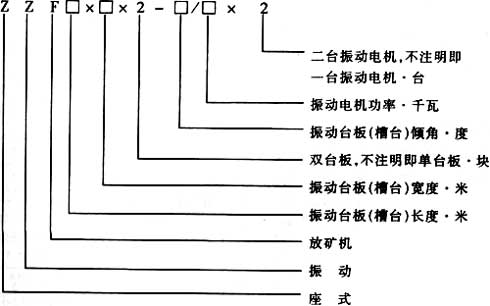

(3)機型符號意義

二、技術參數表: 附注:1、“~”線前后數字,適用于礦巖、物料密度分別為1700kg/m3、2400kg/m3時的對應參數。
2、本系列振動電機均為ZDJ型,電壓380V。

外形與安裝簡圖

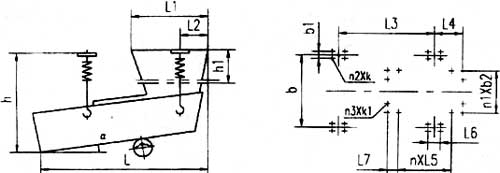

吊二型機外型與安裝簡圖
(7、9、11、13、15、17、19、33、35、38、43#機)


項目

機號
外形尺寸 吊掛螺栓
I I1 I2 h h1 I3 I4 n×I5 I6 I7 b b1 n×b2 n2×k n3×k1
7 2517 1660 592.2 1572 500 1338 563.5 7×178 280 178 1000 120 4×180 16×M20 26×M20
9 2629 1730 594 1621 500 1445 565 6×209 280 209 1200 120 5×184 16×M20 26×M20
11 2718 1788 664 1588 500 1450 634 7×192 280 192 1100 120 4×205 16×M20 26×M20
13 2771 1810 675 1688 500 1490 645 6×219 280 219 1200 120 5×184 16×M20 26×M20
15 3179 1896 667 1850 500 1555 637 7×204 300 204 1400 120 6×187 16×M20 30×M20
17 3183 2030 690 1985 500 1855 660 8×197 300 197 1300 120 5×204 16×M20 30×M20
19 3595 2350 835 2430 600 2100 805 8×229 300 220 1400 120 5×224 16×M20 30×M20
33 3250 1600 1000 2218 730 1500 965 6×205 300 150 1500 150 6×200 16×M30 28×M20
35 3240 1600 990 2298 730 1500 955 6×205 300 150 1500 150 6×200 16×M30 28×M20
38 3905 1750 1205 2567 730 1900 1170 6×240 300 120 1600 150 6×217 16×M30 28×M20
43 4300 1960 1200 2973 730 2100 1170 8×205 300 130 1200 150 10×145 16×M30 32×M20

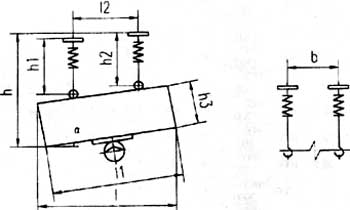

吊一型機外形與安裝簡圖(1、2、3、4、5#機)




項目

機號
外形尺寸 吊掛安裝 備注
I I1 h h1 h2 h3 I2 b
1 1251 1200 1951 1330 1340 400 516 490 放礦漏斗自配,b-吊掛螺栓寬度方向中心距
2 1453 1400 2038 1330 1340 404 516 490
3 1867 1800 2275 1308 1368 500 870.5 700
4 1868 1800 2352 1303 1368 500 870 700
5 2278 2200 2669 1360 1407 600 999 800

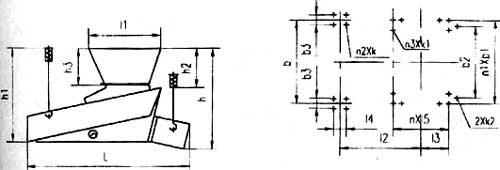

吊三型機外形與安裝簡圖(21、23、25、29、31#機)





項目

機號
外形尺寸 吊掛螺栓
I I1 h h1 h2 h3 I2 I3 I4 n×I5 b n1×b1 b2 b3 n2×k n3×b1 2×k2
21 3035 1550 2560 1960 800 600 1340 800 250 10×145 1124 6×200 892 250 8×M30 32×M20 2×M48
23 3308 1700 2625 2120 800 600 1686 900 250 8×200 1224 9×150 992 250 8×M30 34×M20 2×M48
25 3577 1700 2620 2230 800 600 1778 900 250 8×200 1324 10×145 1062 250 8×M30 36×M20 2×M48
29 4327 1800 2890 2630 800 600 2190 1000 250 10×170 1524 10×155 1262 250 8×M30 40×M20 2×M48
31 4567 1600 2700 2620 800 700 2226 900 250 10×150 924 9×145 912 250 8×M30 38×M20 2×M48

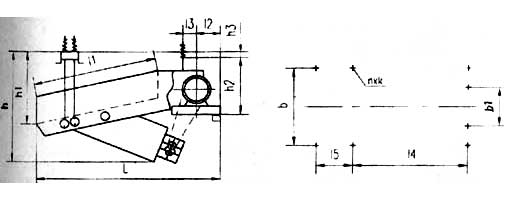

吊四型機外形與安裝簡圖(41#機)


項目

機號
外形尺寸 吊掛螺栓
I I1 I2 I3 h h1 h2 h3 I4 I5 b b1 n×k
41 4762.5 4018 312.5 100 2621 2400 1375 300 2700 350 2315 1715 8×M48

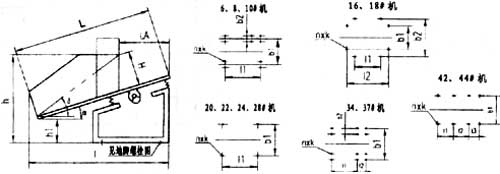

座一型機外形與安裝簡圖(6、8、10、16、18、20、22、24、28、34、37、42、44#機)


項目

機號
zui 大外形尺寸 地腳螺栓位置
I b h h1 I1 I2 I3 b1 b2 n×k
6 1780 1036 1820 989 823     513 170 8×M20
8 1963 1220 1823 922 843     700 170 8×M20
10 1936 1150 1887 985 859     630 170 8×M20
16 2403 1054 2250 1000 1000     500 780 8×M24
18 2663 1154 2390 1000 1100 1280   600 880 8×M24
20 2210 1020 2192 1110 1164 1880   580   4×M24
22 2487 1120 2389 1100 880     640   4×M30
24 2765 2765 2594 1147 970     740   4×M30
28 3427 1420 2887 1110 1442     850   4×M36
34 2740 1520 2314 969 800 745   940 170 12×M24
37 3424 1620 2434 827 1000 1000   1040 170 12×M24
42 3857 1800 2652 540 760 700 750 850   8×M30
44 3477 1900 2568 879 785 700 650 1410   8×M30
